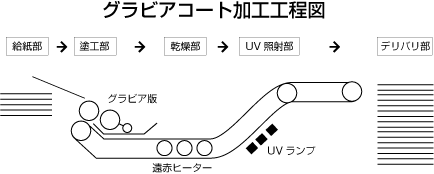

UV塗料を印刷面にコーティング後、UV（紫外線）を照射し塗料を反応硬化させる加工方法。グラビア版使用により、部分抜き加工が可能です。
|
|
|
<加工トラブル防止のワンポイント>
・咥えは15m/mが必要になります。
薄紙にコーティング加工をする場合、グラビア塗工機を使用する為、印刷の咥えより9〜10m/m余分に取る必要があります。
|
|
|
<機械設備>
| 機械名称 |
最大紙寸法 |
最小紙寸法 |
| グラビア塗工機 |
970x700mm |
545x394mm |
| グラビア塗工機 |
970x700mm |
394x330mm |
| UVグラビア塗工機 |
1100x800mm |
530x360mm |
|
|
|
<グラビアUV加工>
| |
|
UV塗料を印刷面にコーティング後、OPPフイルムに加圧、貼り付けたままUV（紫外線）を照射し塗料を反応硬化させる加工方法。フイルムの種類を替えることにより、光沢（グロス）、ホログラム、マット調、エンボス調の加工が可能です。
フレキソ版使用により、部分抜き加工が可能です。
|
|
|
<加工トラブル防止のワンポイント>
・咥えは15m/mが必要になります。（グラビアにての加工と同様です）

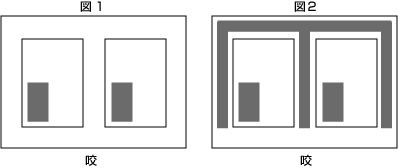

・塗り足しが必要な場合があります。(1部分だけの艶出し、艶消し、ホロ柄加工など図1灰色部分)
コーティング部分が図2のように刷本の不要部分にUV塗料の塗り足しが必要となります。
|
|
|
<機械設備>
| 機械名称 |
最大紙寸法 |
最小紙寸法 |
| LCコート機 |
1100x800mm |
550x400mm |
|
|
|

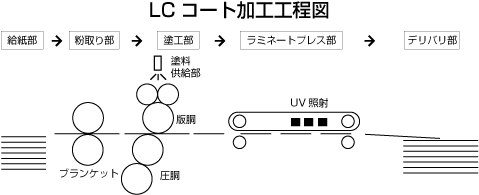

<LCコート加工>
 |
|
 |
| 塗布１ |
|
塗布２ |
|
|
 |
| 圧着１ |
|
圧着２ |
 |
|
 |
| 圧着３ |
|
UV照射部 |
 |
|
 |
| 排紙 |
|
フレキソ版 |
 |
|
 |
| フレキソ版 |
|
フレキソ版 |
 |
|
 |
| ホロフィルム |
|
ホロフィルム |
| |
|
 |
